Ancrer une poutre sur un mur porteur est une opération fréquente lors d’une rénovation, d’une ouverture de mur ou de la création d’un plancher. Mais c’est aussi une intervention qui touche à la structure du bâtiment. Pour éviter les fissures, l’affaissement ou une reprise de charge mal maîtrisée, il faut combiner diagnostic précis, choix des bons matériaux et mise en œuvre rigoureuse.
L’ancrage d’une poutre sur un mur porteur consiste à créer un appui solide capable de transmettre les charges vers la maçonnerie existante. La poutre peut être en bois massif, en lamellé-collé, en acier de type IPN ou HEB, ou encore en béton armé. Dans tous les cas, elle ne doit pas seulement “tenir” dans le mur : elle doit reprendre des efforts verticaux, parfois horizontaux, et rester stable dans le temps.
Avant de commencer, il est essentiel de comprendre le rôle du mur concerné. Un mur porteur soutient une partie de la construction : plancher, charpente, toiture ou murs supérieurs. Modifier son fonctionnement sans étude préalable peut fragiliser l’ensemble. C’est pourquoi, pour un projet important comme l’ouverture d’un mur ou la pose d’une poutre maîtresse, l’avis d’un bureau d’études structure ou d’un professionnel qualifié est fortement recommandé.
La première étape consiste à identifier le matériau du mur : pierre, brique pleine, parpaing, béton banché, béton cellulaire ou maçonnerie ancienne. Chaque support possède une résistance différente. Une poutre ancrée dans un mur en pierre irrégulière ne se traite pas comme une poutre fixée dans un voile en béton. La qualité du support conditionne le type de scellement, la profondeur d’appui et les éventuels renforts nécessaires.
Il faut ensuite évaluer les charges. Une poutre qui soutient une simple cloison légère ne demande pas les mêmes précautions qu’une poutre reprenant un plancher habité ou une partie de toiture. La portée, c’est-à-dire la distance entre deux appuis, influence aussi le dimensionnement. Plus elle est grande, plus les efforts sont importants. Un sous-dimensionnement peut entraîner une déformation progressive, même si l’installation semble stable au départ.
Dans une maison ancienne, l’observation des fissures, des déformations de plancher et de l’état des joints de maçonnerie donne des indices utiles. Toutefois, ces signes ne remplacent pas un calcul. En structure, l’approximation est risquée : la descente de charges doit être cohérente jusqu’aux fondations.
Le choix de l’ancrage dépend de la poutre, du mur et des charges. Pour une poutre bois, on utilise souvent un encastrement dans la maçonnerie, un sabot métallique, une platine ou un appui sur corbeau. Pour une poutre métallique, l’appui peut se faire dans une réservation maçonnée, sur un poteau, sur une platine chevillée ou sur un massif de reprise. L’objectif reste le même : créer un appui stable, résistant à l’écrasement et correctement aligné.
L’encastrement direct consiste à insérer l’extrémité de la poutre dans une poche réalisée dans le mur. Cette solution est courante, mais elle exige une profondeur d’appui suffisante et une maçonnerie saine. Pour une poutre bois, il faut aussi éviter le contact prolongé avec l’humidité. Une protection de l’extrémité, une ventilation minimale ou l’utilisation d’un sabot peuvent limiter les risques de pourrissement.

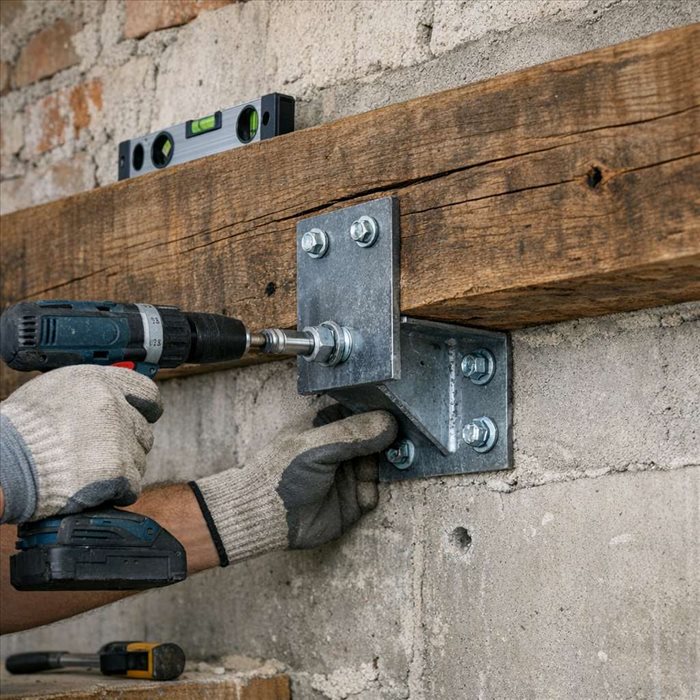

Les sabots et platines métalliques sont pratiques lorsque l’on veut réduire les démolitions ou améliorer la précision de pose. Ils doivent être compatibles avec le support et fixés avec des chevilles, goujons ou tiges filetées adaptés. Le recours à un scellement chimique peut être pertinent dans un support plein, à condition de respecter le diamètre de perçage, la profondeur d’ancrage et le temps de prise.
Une bonne préparation réduit les risques. Avant toute découpe ou réservation dans le mur, la zone doit être dégagée, les réseaux repérés et l’environnement sécurisé. Les câbles électriques, canalisations ou gaines peuvent traverser le mur porteur. Un détecteur de matériaux et une lecture attentive des plans, quand ils existent, permettent d’éviter les mauvaises surprises.
Lorsque la poutre remplace une partie de mur ou reprend un plancher existant, un étaiement provisoire est indispensable. Les étais et bastaings répartissent temporairement les charges pendant les travaux. Leur positionnement doit être étudié pour ne pas créer un point de compression dangereux sur un plancher fragile. Dans les cas complexes, cet étaiement mérite autant d’attention que la poutre définitive.
La précision du traçage est également déterminante. Une poutre mal alignée peut créer des efforts parasites et compliquer la pose du plancher, du linteau ou de l’ossature qui s’y raccorde. Pour les interventions plus légères sur des supports muraux, les principes de repérage et de perçage propre sont proches de ceux expliqués dans la méthode de fixation murale soignée, même si les charges en jeu sont ici bien plus importantes.
La réservation est l’ouverture pratiquée dans le mur pour recevoir l’extrémité de la poutre ou son support. Elle doit être légèrement plus grande que la section à insérer, afin de permettre le réglage, le calage et le scellement. Il ne faut pas casser largement sans nécessité : une ouverture excessive affaiblit inutilement la maçonnerie et augmente le volume à reprendre.
Dans un mur en béton ou en parpaing, la découpe se fait généralement au perforateur, à la disqueuse ou au burineur, selon l’accès et l’épaisseur. Dans un mur ancien en pierre, il faut travailler avec prudence pour ne pas désorganiser les éléments voisins. Les pierres instables doivent être reprises, et les joints friables purgés avant scellement. Un support poussiéreux ou désagrégé compromet l’adhérence du mortier de scellement.
La profondeur d’appui dépend de la charge, du matériau et du type de poutre. Il n’existe pas de valeur universelle valable pour tous les cas. En pratique, les appuis sont dimensionnés pour éviter l’écrasement local du mur et assurer une répartition correcte. Si la maçonnerie est fragile, on peut prévoir un sommier en béton, une platine de répartition ou un poteau de reprise.
La mise en place de la poutre demande souvent plusieurs personnes ou un moyen de levage. Une poutre métallique peut peser plusieurs dizaines, voire centaines de kilos. Elle doit être positionnée sans choc brutal sur la maçonnerie. Une fois en place, le réglage se fait au niveau, au laser ou au cordeau, avec des cales résistantes et stables.
Le scellement assure la liaison entre la poutre et le mur. Selon le cas, on utilise un mortier traditionnel, un mortier sans retrait, une résine de scellement ou une combinaison avec des fixations mécaniques. Les vides doivent être comblés correctement, sans laisser de zones creuses. Un mortier sans retrait est souvent privilégié pour limiter les jeux après séchage.
Pour une poutre bois, l’extrémité encastrée doit être protégée contre l’humidité. Un feutre bitumineux, une membrane adaptée ou un traitement du bois peuvent être envisagés, en veillant à ne pas bloquer totalement les échanges d’air si la configuration l’exige. Pour une poutre acier, une protection anticorrosion est recommandée, surtout en zone humide ou dans un mur ancien susceptible de retenir l’eau.
Quand l’ancrage repose sur des sabots, équerres ou platines, la qualité des fixations devient centrale. Une cheville standard ne suffit pas pour reprendre une charge structurelle. Il faut choisir des goujons d’ancrage, tiges filetées, chevilles lourdes ou scellements chimiques adaptés au support. Le diamètre, l’entraxe et la profondeur doivent respecter les préconisations du fabricant et le dimensionnement prévu.
Dans un matériau creux, les solutions sont plus limitées. Les charges importantes doivent généralement être reportées vers une zone pleine, un chaînage, un poteau ou un renfort maçonné. Les fixations dans le creux d’un parpaing ne doivent pas être surestimées. Pour comprendre la logique de support, de répartition et d’alignement, les techniques décrites pour la pose de supports en bois sur un mur offrent des repères utiles, à adapter évidemment aux contraintes structurelles.
Le perçage doit être net et dépoussiéré. Avec un scellement chimique, cette étape est cruciale : un trou mal nettoyé réduit fortement la résistance. Il faut souffler, brosser, puis souffler à nouveau avant injection de la résine. Le respect du temps de durcissement est tout aussi important avant de mettre la poutre en charge.
Une fois la poutre scellée, il ne faut pas retirer l’étaiement trop tôt. Le mortier ou la résine doivent atteindre une résistance suffisante. La remise en charge progressive permet de vérifier le comportement de l’ensemble. Pendant cette phase, on observe les fissures existantes, les bruits anormaux, les mouvements de calage et l’alignement de la poutre.
Un contrôle visuel doit aussi porter sur les appuis. Il ne doit pas y avoir d’éclatement de maçonnerie, de jeu autour de la poutre ni d’écrasement local. Si des fissures apparaissent rapidement, il faut interrompre les travaux de finition et demander un avis technique. Une finition en plaques de plâtre ou en habillage bois ne doit jamais masquer un défaut structurel non résolu.
Dans une copropriété ou un immeuble mitoyen, les démarches administratives peuvent s’ajouter aux précautions techniques. Toucher à un mur porteur nécessite parfois une autorisation de la copropriété, une déclaration préalable ou une validation d’assurance. Conserver les plans, notes de calcul, factures et photos du chantier constitue une preuve utile en cas de vente ou de sinistre.
La première erreur consiste à confondre fixation lourde et ancrage structurel. Une poutre n’est pas un simple élément décoratif : elle participe à l’équilibre du bâtiment. Utiliser des chevilles inadaptées, sous-estimer la portée ou négliger l’état du mur peut provoquer des désordres sérieux. Le “surdimensionnement au hasard” n’est pas non plus une solution, car une poutre trop lourde peut créer d’autres contraintes.
Autre erreur fréquente : poser la poutre sans appui suffisant ou sans répartition des charges. Une extrémité qui repose sur quelques centimètres de maçonnerie friable ne garantit rien. De même, sceller dans un mur humide sans traitement préalable peut dégrader le bois ou corroder l’acier. La durabilité dépend autant de la qualité d’exécution que du choix de la poutre.
Enfin, il faut éviter de travailler sans étaiement lorsqu’un élément porteur est modifié. Même une ouverture de faible largeur peut libérer des efforts imprévus. En cas de doute sur la nature du mur, la charge reprise ou le type d’ancrage, le recours à un professionnel reste la décision la plus sûre. Ancrer une poutre sur un mur porteur demande de la précision, mais surtout une compréhension claire du rôle structurel de chaque élément.
