Vue éclatée d’une serrure trois points : comprendre ses éléments essentiels

Une serrure trois points verrouille une porte en plusieurs zones afin de mieux répartir la résistance à l’effraction. Sa vue éclatée permet de comprendre le rôle de chaque pièce, d’identifier une panne et de préparer un remplacement sans commander d’élément incompatible. Le mécanisme varie selon le type de pose, mais il repose toujours sur un coffre central qui actionne des tringles et des organes de fermeture. Une intervention demande méthode : un mauvais réglage peut empêcher la porte de fermer ou fragiliser son verrouillage.

Rôle et fonctionnement d’une serrure trois points

Principe de verrouillage simultané en trois zones

Une serrure trois points ferme généralement la porte au niveau du coffre central, puis en partie haute et basse. Lorsque la clé tourne dans le cylindre, le panneton entraîne le mécanisme interne. Celui-ci fait sortir le pêne dormant central et déplace les tringles reliées aux deux autres points de fermeture. Les verrouillages haut et bas peuvent prendre la forme de pênes, de crochets ou de galets selon le modèle. Ils viennent s’engager dans des gâches fixées sur le dormant. Cette action simultanée limite le risque de déformation de la porte sous une tentative de levier. Pour visualiser plus précisément cette transmission, consultez le fonctionnement du mécanisme d’une serrure trois points.

Différences avec une serrure monopoint et une serrure multipoints

Une serrure monopoint verrouille la porte à un seul endroit, habituellement au niveau de la poignée. Une serrure trois points améliore l’ancrage sans atteindre la complexité de certains dispositifs à cinq ou sept points. Le nombre de points n’est toutefois pas le seul critère : la qualité du cylindre, des gâches, de la porte et de sa pose reste déterminante.

Type de serrure	Zones de verrouillage	Usage courant
Monopoint	Une zone centrale	Porte intérieure ou accès peu exposé
Trois points	Haut, centre et bas	Porte d’entrée, rénovation courante
Multipoints renforcée	Cinq points ou davantage	Porte nécessitant un ancrage étendu

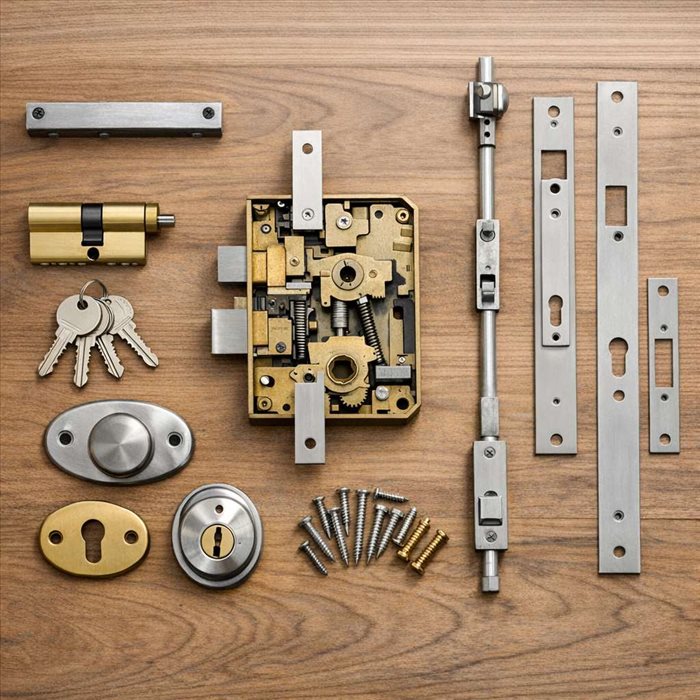

Vue éclatée : les composants essentiels du mécanisme

Cylindre, panneton et entrée de clé

Le cylindre, aussi appelé barillet, est la pièce dans laquelle la clé est introduite. Ses goupilles reconnaissent le profil de la clé et autorisent sa rotation. À l’arrière, le panneton transmet ce mouvement au coffre. Sa forme et sa longueur doivent correspondre au mécanisme installé. L’entrée de clé peut être protégée par une rosace ou un protège-cylindre. Cette protection limite l’accès direct au barillet et contribue à sa tenue face aux agressions mécaniques. Un cylindre qui dépasse excessivement du panneau de porte est plus vulnérable et mérite d’être remplacé par une dimension adaptée.

Coffre central, pêne demi-tour et pêne dormant

Le coffre central contient les pièces mobiles principales. Le pêne demi-tour, biseauté et commandé par la poignée, maintient la porte fermée sans verrouillage à clé. Le pêne dormant, actionné par le cylindre, assure le verrouillage réel. Sur certains modèles, plusieurs tours de clé font sortir progressivement les pênes. Le coffre comporte aussi le fouillot, qui reçoit le carré de la poignée, ainsi que des ressorts et leviers internes. Si la poignée retombe mal, si la clé force ou si le pêne ne sort plus complètement, l’origine peut se situer dans cette partie. Ne forcez jamais la clé : un panneton ou un ressort endommagé peut bloquer définitivement la serrure.

Tringles, renvois d’angle et points de fermeture haut et bas

Les tringles sont des barres métalliques reliant le coffre aux points haut et bas. Elles coulissent lorsque le mécanisme est actionné. Sur une serrure en applique, elles sont souvent visibles sur la face intérieure de la porte. Sur une serrure encastrée, elles peuvent être intégrées dans le chant ou dissimulées sous un capot. Les renvois d’angle guident les tringles lorsque leur trajet change de direction. Leur usure, une fixation desserrée ou une tringle tordue provoquent souvent un verrouillage incomplet. Les extrémités portent les pênes ou crochets qui s’insèrent dans les gâches du bâti.

Gâches, protège-cylindre et éléments de fixation

Les gâches sont fixées sur le dormant, en face de chaque pêne. Elles doivent être solidement vissées dans un support stable et correctement alignées. Une porte qui frotte, un bâti qui travaille ou une gâche déplacée peut suffire à rendre la serrure difficile à manœuvrer. Les vis de coffre, vis de tringles, plaques de poignée et capots participent aussi à la stabilité de l’ensemble. Une gâche mal alignée ne doit pas être compensée en forçant sur la clé : il faut corriger le réglage ou rechercher la cause du désaxage.

Identifier le type de serrure trois points installé sur une porte

Serrure en applique, carénée ou à encastrer

La serrure en applique possède un coffre apparent sur la face intérieure. Elle est simple à observer et ses tringles peuvent rester visibles. La serrure carénée reprend ce principe, mais un long capot recouvre les tringles pour un rendu plus discret. La serrure à encastrer est intégrée dans l’épaisseur de la porte : seul le chant laisse apparaître la têtière et les pênes. Ce point est essentiel avant toute commande, car les pièces ne sont pas interchangeables d’un système à l’autre. Un schéma facilite cette lecture ; ce guide sur le schéma et la sécurité d’une serrure trois points aide à repérer les éléments selon leur implantation.

Serrure à tringles apparentes ou à mécanisme intégré

Des tringles apparentes peuvent être contrôlées visuellement : décalage, oxydation, vis desserrée ou course insuffisante sont souvent perceptibles. Un mécanisme intégré exige davantage de démontage et parfois l’accès au chant de porte. Avant d’ouvrir le coffre, prenez des photos des fixations et du cheminement des pièces.

Mesures et repères à relever avant toute intervention

Relevez les dimensions sans vous limiter à l’aspect général. Les informations utiles comprennent :

• la longueur et le diamètre du cylindre, mesurés de part et d’autre de la vis de fixation ;
• l’axe entre le bord de porte et le centre du cylindre ou de la poignée ;
• l’entraxe entre le carré de poignée et le cylindre ;
• la longueur des tringles et la position des points haut et bas ;
• la marque, la référence visible et le type de pênes.

Démonter et examiner une serrure trois points sans endommager la porte

Préparer l’intervention et sécuriser l’accès

Travaillez porte ouverte et maintenue stable, afin de ne pas vous retrouver bloqué dehors ou face à une porte verrouillée. Retirez les poignées, le carré et les plaques avec précaution. Gardez les vis séparées selon leur emplacement. Si la serrure protège l’accès principal, prévoyez une solution de fermeture temporaire avant de déposer le mécanisme.

Ordre de démontage du cylindre, du coffre et des tringles

Commencez par enlever la vis de maintien située sur le chant de porte, alignez la clé puis retirez le cylindre sans torsion. Déposez ensuite les capots et les tringles, avant d’ouvrir ou de décrocher le coffre selon son montage. Ne démontez pas les ressorts internes inutilement : certains sont sous tension et leur positionnement est délicat à reconstituer.

Contrôler l’usure des pièces et localiser un blocage

Examinez les pênes, tringles et gâches pour détecter traces de frottement, corrosion, jeu anormal ou déformation. Testez le mouvement à vide, porte ouverte : si la serrure fonctionne alors qu’elle bloque porte fermée, le problème vient souvent de l’alignement des gâches plutôt que du coffre. Un lubrifiant adapté au cylindre peut aider ponctuellement, mais ne corrige ni une pièce cassée ni un défaut de pose.

Choisir les pièces à remplacer et éviter les erreurs courantes

Compatibilité du cylindre, de l’axe et de l’entraxe

Un cylindre doit présenter la bonne longueur, le bon profil et un panneton compatible. Vérifiez aussi l’axe et l’entraxe du coffre avant de remplacer une serrure complète. Une pièce visuellement semblable n’est pas forcément compatible, notamment entre générations d’une même marque.

Remplacer une tringle, un pêne ou une gâche sans désalignement

Remplacez une tringle à dimensions et extrémités équivalentes. Avant le serrage final, testez plusieurs cycles porte ouverte, puis fermée. Les gâches doivent recevoir les pênes sans pression excessive. Si nécessaire, ajustez leur position par petites corrections, sans agrandir excessivement les perçages du dormant.

Erreurs de remontage et situations nécessitant un serrurier

Les erreurs fréquentes sont le montage d’un cylindre trop long, l’inversion d’une tringle, des vis trop serrées qui gênent le coulissement, ou le réglage des gâches porte mal positionnée. Faites appel à un serrurier si le coffre est cassé, si la clé reste bloquée, si la porte est déformée ou si le verrouillage demeure incomplet après réglage. Une intervention professionnelle est aussi préférable lorsque la serrure participe à une protection renforcée ou que l’accès ne doit pas rester ouvert.

Bien interpréter une serrure trois points avant d’intervenir

Comprendre la vue éclatée d’une serrure trois points permet de distinguer le rôle du cylindre, du coffre, des tringles et des gâches, mais aussi de repérer plus vite l’origine d’un dysfonctionnement. Le bon diagnostic repose surtout sur l’observation de la course des pênes et de leur alignement avec le dormant. Avant tout remplacement, il reste essentiel de vérifier les dimensions du cylindre, l’entraxe et la compatibilité des tringles avec le mécanisme existant. Un démontage progressif, porte ouverte, évite les blocages et facilite le remontage. Si le coffre est endommagé, si la porte se déforme ou si le verrouillage ne s’effectue plus correctement, mieux vaut confier l’intervention à un professionnel. La priorité demeure un verrouillage fluide et complet sur les trois points.
